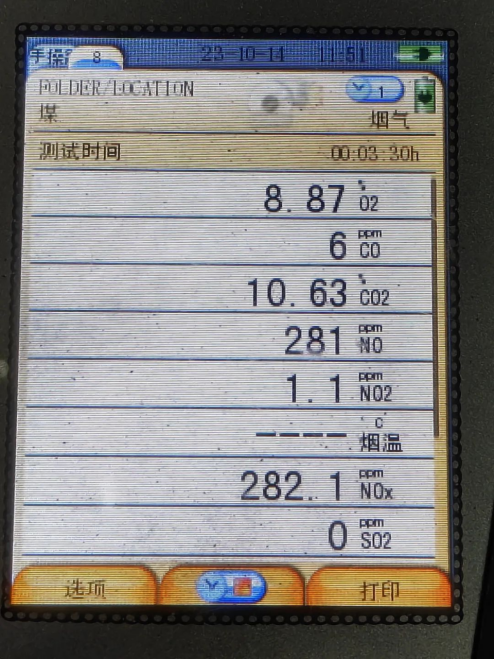

固定源排放大氣污染物，如NOx、SO2、NH3，排放限值的單位都是mg/Nm3，且基準O2含量10%。很多儀器測量的大氣污染物單位都是ppm，如下圖。當然，一般儀器都可以將該單位設置為mg/Nm3。

如果你拿到一個以ppm為單位的數據，該怎么換算為mg/Nm3嗎？

（1）ppm和mg/Nm3的換算

ppm是parts per million的簡稱，million的意思是百萬，所以ppm的意思是百萬分之一。ppm并沒有單位，就是百萬分之一，可以是體積濃度，也可以是質量濃度。對于大氣污染物來說，一般是體積濃度。

mg/Nm3的意思是1 Nm3的氣體有多重(多少mg)。需要知道1 Nm3氣體有多少摩爾；1 mol的氣體重量就是它的相對分子質量（摩爾質量,g/mol）；然后用摩爾數×相對分子質量，就能知道它的質量了。

其中，1 mol任意氣體的體積在標況下都是22.4 L【注意是標況下】。1 Nm3的氣體體積=1000 L，相當于1000/22.4 = 44.64 mol。這對于所有氣體都是適用的，也就是1 Nm3的NO是44.64 mol，1 Nm3的SO2也是44.64 mol。

氣體的相對分子質量就是各個原子的相對原子質量的總和。比如NO的 相對分子質量就是，N的相對原子質量14+O的相對原子質量16=30。意思是1 mol NO的重量是30 g。

這樣一來，我們就能求出來1 Nm3的NO的重量：1000/22.4×30 = 1339 g/Nm3。

那么1 ppm的NO，意思是1 Nm3的煙氣中NO只占了一百萬分之一，也就是1/100萬 Nm3。1/100萬Nm3的NO的重量：1/100萬×1000/22.4×30 ×1000 = 1.339 mg/Nm3。

公式里面第1個1000的意思是1 Nm3= 1000 L；第二個1000 的意思是1 g=1000 mg。兩個1000相乘就是100萬。

也就是除了100萬，又乘了100萬，等于1。

所以簡單來說，1 ppm NO = NO的相對分子質量/22.4 = 30/22.4= 1.339 mg/Nm3。

同理，1 ppm NO2= NO2的相對分子質量/22.4=46/22.4=2.05 mg/Nm3；

1 ppm SO2 = SO2的相對分子質量/22.4 = 64/22.4 = 2.857 mg/Nm3;

1 ppm NH3 = NH3的相對分子質量/22.4 = 17/22.4 = 0.759 mg/Nm3。

如果測出來的煙氣中NO含量為100 ppm，那么換算為mg/Nm3就是133.9 mg/Nm3。

（2）NOx的特殊性

對于SO2、NH3，按照以上計算都沒有問題，但是NOx卻不行。

原因在于，在大氣污染物排放標準里面NOx是以NO2計的，意思是煙氣中的NO、NO2都要看作NO2。

比如，1 ppm NO是1.339 mg/Nm3，這是以NO計的；如果以NO2計，就是NO2的相對分子質量/22.4 = 46/22.4 = 2.05。

跟1 ppm NO2是2.05 mg/Nm3一致。

所以，如果煙氣中有50 ppm的NO，10 ppm的NO2，折算為NOx是多少呢？=(50+10)×46/22.4 = 123.2 mg/Nm3（以NO2計）

也就是只需要把NO和NO2的ppm數量相加，然后×2.05即可。

（3）O2的基準

固定源排放大氣污染物排放限值中以水泥行業為例：O2基準是10%（有的行業是6%，有的是16%等等）。

基準O2含量10%的意思是，如果煙氣O2含量＜10%，那么折算到基準O2時就相當于給稀釋了下；反之，如果煙氣O2含量＞10%，那么折算到基準O2時就相當于給濃縮了下。

這樣一來，大家都在同一起跑線，防止有的企業為了降低污染物濃度，故意漏入空氣進去。從這個層面來說，假如NOx的源頭濃度是一定的，無論你后面漏風有多大，最終煙囪排放的NOx數值都是不變的（折氧后）。

這也回答了很多企業的疑問，“SCR系統后，無論你怎么漏風，其實折算到基準O2含量下的NOx濃度是不變的”。

這個說法成立的前提有兩個，①O2含量不能太高煙氣分析儀檢測的數據要準確，有的煙氣分析儀可能存在O2含量非常高的時候，檢測的偏差增大，尤其是O2含量接近空氣O2含量的時候；②漏風起到的作用只是稀釋，不會影響NOx的生成和削減，假如是分解爐或者預熱器漏風，可能會影響到NOx源頭的數量。

比如，如果煙氣中有50 ppm的NO，10 ppm的NO2，煙氣O2含量為6%，那么折算到基準O2含量下的NOx排放濃度是多少呢？

=(50+10)×46/22.4×(21%-10%)/(21%-6%) = 90.4 mg/Nm3@10%O2

有些標準里面還規定了干煙氣或者濕煙氣，如果是干煙氣，就需要考慮水分含量了。這里就不多說了。

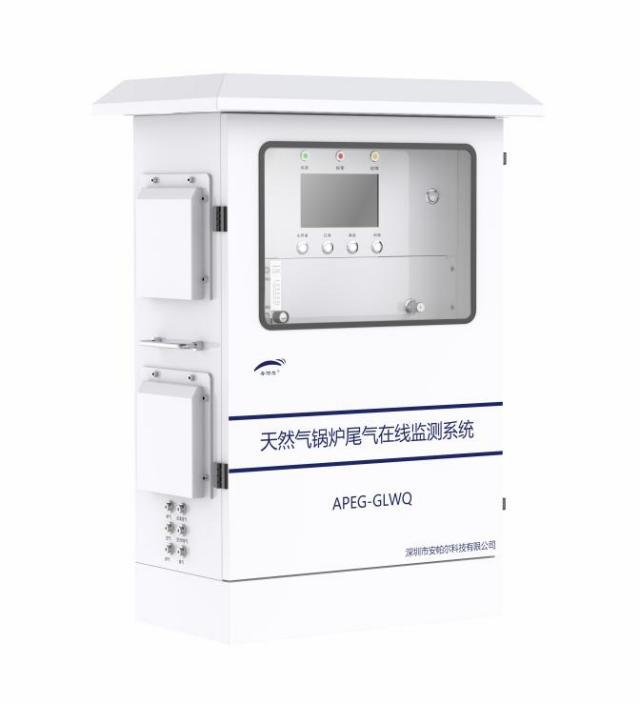

APEG-GLWQ系列是安帕爾采用先進的煙氣專用傳感器，結合多年來從事氣體檢測探頭研制的經驗而開發出的新產品，性能穩定性高、抗干擾、多組分氣體交叉干擾補償、測量準確、維護方便、具有較高的靈敏度和快速的反應時間。它主要應用于小型鍋爐、低氮燃燒器尾氣中的氮氧化物濃度的監測，廣泛應用于燃?xì)忮仩t尾氣氮氧化物，一氧化碳，氧氣等監測，低氮燃燒器燃燒產生的尾氣中氮氧化物和不完全燃燒的一氧化碳等氣體濃度在線監測。廣泛應用于冶金、石油、石化、化工、輕工、焦化、印刷、煤氣、橡膠制品、醫藥、電子、工業涂裝等行業。

• 采用 NO/NO2/NOx/CO/O2 煙氣專用傳感器,ADC 采用 24 位高精度芯片
• 7寸觸摸彩色顯示屏，多種顯示方式：圖形顯示，曲線顯示
• 內置安帕爾獨家零點、目標點自動校正系統，定期自動標定。維護更方便，精度更有保障內置流量計、粉塵過濾器、冷凝器等組成預處理系統，優化氣體檢測環境，延長傳感器壽命
• 內置安帕爾獨家氣體濃度超標超時報警功能，報警時間時長可設置，可手動恢復
• 多級密碼保護功能
• 內置排熱系統，散熱更佳
• 具有自動測試、自檢、故障報警、屏幕顯示、結果查詢，帶自動校準系統等功能
• 多種通訊方式： RS-485, 4-20MA， 無線 4G（多種協議均可：環保 212 協議， MQTT 等）。
• 內置管路吹掃系統，保障管路的清潔與暢通，可手動和自動切換
• 數據存儲功能，可在主界面直接查詢查看
• 獨有的氣體濃度超標保護功能
